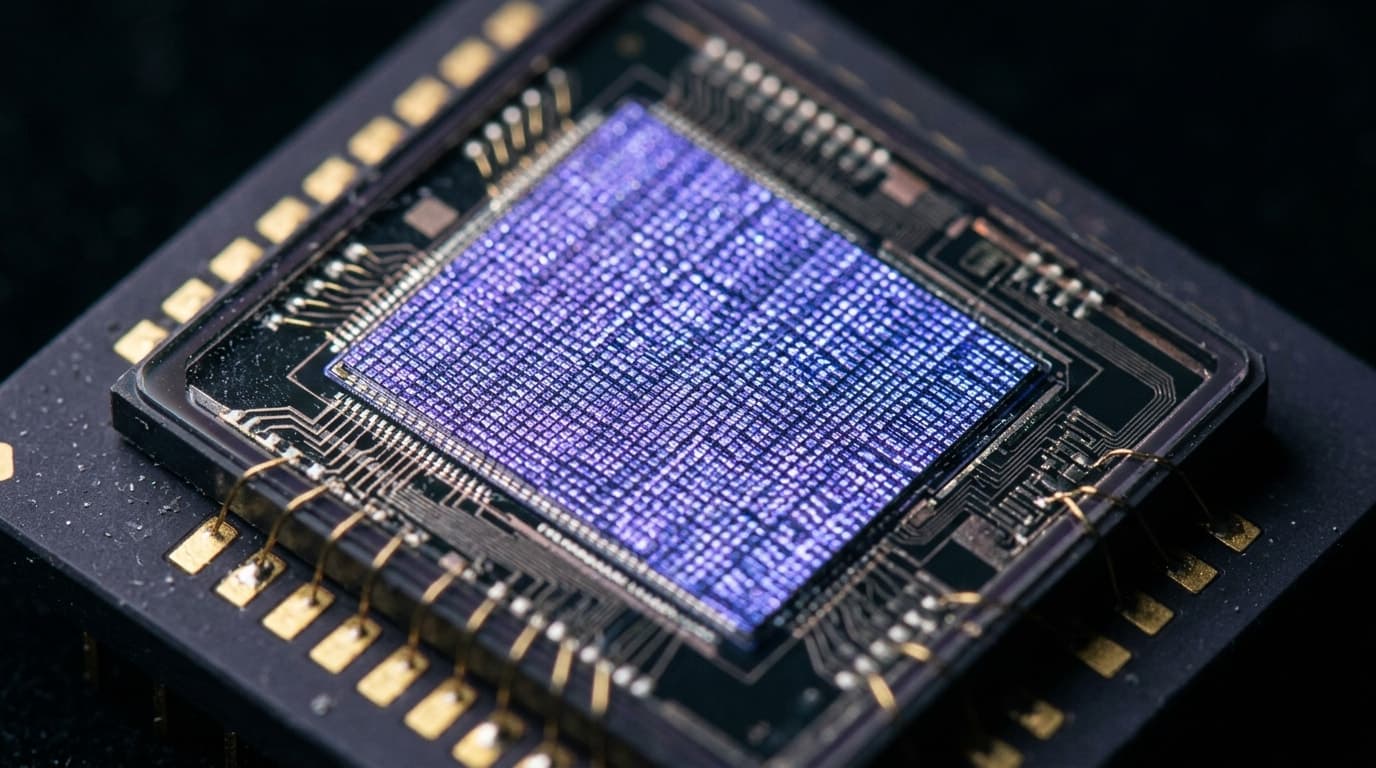

「Sony、画像センサー製造をTSMCと合弁化」——5月8日のニュースを「製造委託の話」と読むと、本筋を取り違える。Sonyが過半・支配権を握る合弁である以上、これは製造をTSMCに渡す話ではない。世界シェア5割のセンサー設計者が、初めて他社のラインに足を踏み入れた——その引き換えに何を取りに行ったのかが本題だ。狙いは「物理的(フィジカル)AI」。車とロボットの目になるセンサーの新ラインを、JASMの隣・合志に建てる。
表面と深層
| 表面（発表内容） | 深層（隠れた文脈） |
|---|---|
| Sony・TSMCが画像センサー合弁で基本合意 | Sonyが過半・支配権を保持。製造委託ではなく、設計者が主導権を握ったままラインを共有する構造 |
| 合志市のSony新工場に開発・生産ライン | JASM(菊陽町)の隣接自治体。熊本クラスターが「ロジック」から「センサー」へ広がる起点 |
| 車載・ロボット向け「物理的AI」を探索 | センサーの主戦場がスマホからエッジAIへ。CMOS単体ではなくAI処理を載せた「考えるセンサー」が競争軸 |
| 政府支援を前提に段階投資、補助金約600億円 | 長崎工場の増設も同枠。経産省が熊本に続き「センサー」も国家インフラに組み込む |
何が発表されたか
まず事実を整理する。法的拘束力のないMOU、合弁の主導権はSony——この2点が起点だ。
2026年5月8日、Sony Semiconductor SolutionsとTSMCは次世代画像センサーの開発・製造で戦略提携を結ぶ覚書(MOU)に署名したと発表した。法的拘束力のない予備的合意で、正式な合弁化には拘束力ある契約の締結とクロージング条件の充足が必要になる。
合弁の中身はこうだ。Sonyが「過半かつ支配権を持つ株主(majority and controlling shareholder)」となり、熊本県合志市に新設したSonyの工場内へ、開発・生産ラインを設ける。Sonyがセンサーの設計を、TSMCがプロセス技術と量産能力を持ち寄る。投資は市場の需要に応じて段階的に行い、日本政府の支援を前提とする。長崎の既存工場へのSonyの追加投資も同じ枠組みに入る。
「長年にわたるTSMCとの協業を通じて培ってきた信頼関係を基盤に、両社のパートナーシップを新たな段階へと進める合意ができたことを、大変心強く感じています」
— 指田慎二, Sony Semiconductor Solutions 社長兼CEO, 2026年5月8日
報道の見出しを並べれば「Sonyが内製をやめてTSMCに製造委託」で片付く。だが、過半を握るのはSonyだ。委託する側が支配権を持つ委託など存在しない。見出しの裏に、3つの読み違えやすい文脈が隠れている。
なぜ「委託」ではなく「合弁」だったのか
Sonyが守りたかったのは、製造能力ではない。設計と製造が一体だったことの優位性だ。
Sonyの画像センサーが世界シェア5割を維持してきた理由は、画素設計と製造プロセスを自社内で擦り合わせてきた点にある。裏面照射、積層構造、画素分離——これらの飛躍は、設計者がプロセス技術者と同じ建屋で日々調整できたからこそ生まれた。製造を外に出した瞬間、この擦り合わせが切れる。純粋な製造委託(ファウンドリ発注)は、Sonyにとって自社の競争力の源泉を手放す選択になる。
合弁という形は、その擦り合わせを社外のパートナーと続けるための器だ。Sonyが過半を握れば、設計の機微情報と製造プロセスの最適化を合弁内に閉じ込められる。TSMCのプロセス技術は取り込みつつ、レシピの主導権はSonyに残る。委託なら出てしまう設計ノウハウが、合弁なら囲い込める。EU・日本の独禁・経済安保審査でも、Sony主導の合弁は「日本企業が支配する国内生産」として説明しやすい。
TSMC側の計算も噛み合う。TSMCはこれまで22/28nmや12/16nmでSony向けにロジックを焼いてきた。だが画像センサーの本体——フォトダイオードを作る前工程は、ロジックとは異なる特殊プロセスだ。単発の受託では装置投資を回収しにくい。Sonyが過半を持つ合弁に入れば、長期の生産コミットと政府補助金という土台の上で、TSMCはセンサー特化プロセスへの投資を正当化できる。両社にとって、委託より合弁のほうが投資回収の確度が高い。
「物理的AI」が呼び込んだセンサーの作り替え
スマホ向けに磨いてきたセンサーと、車やロボットが要求するセンサーは、別物だ。
発表文で繰り返されたキーワードが「physical AI(物理的AI)——車載とロボット」である。ここに今回の合弁の本当の動機がある。スマホのカメラは「きれいに撮る」ためのセンサーだった。車載・ロボット用は「リアルタイムで判断する」ためのセンサーになる。要求が根本から違う。
自動運転やロボットの目は、暗所でも逆光でも被写体を捉え、ミリ秒単位で物体を識別しなければならない。これを実現するには、センサーの画素層の下にAI処理回路(ロジック)を積層し、センサー上で画像認識の一次処理を済ませる「エッジAIセンサー」が要る。撮ってからクラウドに送るのでは、車の制動は間に合わない。センサーが自分で「これは歩行者だ」と判断する——その演算をオンチップで載せる設計が、物理的AIの中核だ。
ここでSony設計とTSMCロジックの組み合わせが効いてくる。フォトダイオード層はSonyの十八番だが、その直下に積むAI演算ロジックは、TSMCの先端プロセスのほうが微細化で先行する。積層型の「考えるセンサー」を作るには、Sonyの画素技術とTSMCのロジック技術を同じウェーハ上で統合する必要がある。合弁は、この異種プロセスの統合を一つの組織で回すための仕組みでもある。スマホ市場の成熟で頭打ちになったセンサー事業に、車載・ロボットという成長軸を接ぎ木する——その作り替えを単独ではなくTSMCと組んで進める判断だ。
JASMの隣に置かれた立地の意味
合志という場所は、偶然ではない。熊本クラスターが「ロジックの街」から「センサーとロジックの融合拠点」へ拡張する起点だ。
新ラインが入るSony工場は熊本県合志市にある。TSMCの子会社JASMがある菊陽町の隣接自治体だ。直線距離で数キロ、同じ半導体クラスター圏内に収まる。SonyはもともとJASMの日本側出資者の一社でもある。ロジックを焼くJASMと、センサーを作るSony・TSMC合弁が、車で往来できる距離に並ぶ構図が生まれた。
これまで熊本を語る文脈は「TSMCが来てロジックのファウンドリ拠点になった」だった。第2工場の3nm導入で最先端ロジックの前線にもなった。そこへ今回、画像センサーという別系統の半導体が加わる。クラスターの性格が変わる。ロジック単一の街から、ロジックとセンサーが隣り合う街へ——車載・ロボット向けの「考えるセンサー」は、まさにセンサー(Sony)とロジック(TSMC/JASM)が物理的に近いほど作りやすい製品だ。立地の近接が、製品設計の優位に直結する。
経産省が補助金約600億円を充てるのも、この文脈で読むと一貫している。熊本TSMC、Micron広島、Rapidus——日本の半導体補助は「最先端ロジックとメモリ」に集中してきた。そこへ画像センサーが国家支援の対象に加わった。日本が世界シェアで唯一明確に首位を保つ半導体カテゴリがセンサーであり、その生産基盤を国内・熊本に固定する政策判断だ。本質は工場の話ではない——日本が「センサーで勝ち続ける」ための産業地理の再編である。
本当の意味
シグナルを重ねると見えてくるのは、熊本という土地の定義が「ファウンドリの街」から「センサーとロジックが融合する街」へ書き換わったという事実だ。
TSMC進出から始まった熊本の物語は、これまで「日本のロジック製造の復活」として語られてきた。今回の合弁は、その物語に二つ目の柱を立てる。日本が世界で唯一首位を維持する半導体——画像センサー——の次世代生産が、同じ土地に根を張る。ロジックとセンサーが隣接することは、単なる工場の集積ではない。物理的AIの時代に、両者を統合した製品を最速で作れる地理的条件が一カ所に揃うことを意味する。
Sonyにとっての意味も明快だ。完全内製にこだわってきた同社が、設計の主導権を手放さない形で初めて外部の製造力を取り込んだ。守りの製造委託ではなく、攻めの能力統合である。スマホで稼いだセンサー事業を、車とロボットが動かす次の10年へつなぐための布石だ。TSMCにとっては、ロジックに続いてセンサーという第二の柱を日本拠点に得る。両社の利害が、合志という一点で交わった。
協力会社・装置メーカーの側から見れば、熊本に新しい需要レイヤーが生まれる。ロジック向けの装置・材料サプライチェーンに、センサー特化の前工程・積層実装の需要が重なる。「TSMCの下請け」という捉え方では、この二層目を取り逃がす。
製造業が今やるべきこと
- 熊本クラスターを「ロジック地図」から「センサー＋ロジック地図」に更新する: JASM周辺の装置・材料・実装サプライチェーンに、画像センサーの前工程(特殊フォトダイオード、カラーフィルタ、マイクロレンズ)と積層実装(ハイブリッドボンディング)の需要が加わる。ロジック前提の取引マップでは新レイヤーを取りこぼす。
- 「物理的AI」を顧客企業のロードマップに織り込む: 車載・ロボット向けの「考えるセンサー」は、自動車部品・産業機械・物流ロボットの設計を3〜5年で変える。センサーがエッジで判断する前提で、自社の検査・制御・搬送の仕組みを見直す余地がある。
- 合弁の「クロージング条件」を監視点に置く: 今回はあくまで拘束力のないMOUだ。正式契約の締結時期、出資比率の確定、政府補助金の正式決定——この3点が固まったとき、熊本のセンサー投資が実行段階に入る。答え合わせはそこで始まる。
